Montaje de los sistemas de lubricación

Los sistemas de lubricación perma se pueden emplear de forma flexible en todas las áreas de aplicación, como en cintas transportadoras, motores eléctricos, bombas y ventiladores. Los sistemas de lubricación automáticos se pueden montar directamente en el punto de lubricación. Asimismo es posible realizar un montaje alejado o a distancia mediante líneas de manguera.

Lista de comprobación

Elección del tipo de montaje

Si ha respondido alguna de las preguntas con «SÍ», le recomendamos un montaje a distancia.

¿Es difícil o peligroso acceder al punto de lubricación durante el funcionamiento de la instalación?
¿Está el punto de lubricación expuesto a fuertes vibraciones o a temperaturas elevadas que puedan perjudicar o dañar el sistema de lubricación?
¿Se necesita un permiso de acceso para llegar a puntos de lubricación de zonas aseguradas o situadas a gran altura?
¿El punto de lubricación está sometido a grandes cantidades de agua, medios de bombeo, productos del proceso de fabricación o impacto de materias sólidas?

Ventajas Montaje directo

Menor esfuerzo de montaje
Los sistemas de lubricación automáticos se pueden enroscar a mano
Suministro inmediato de lubricante nuevo a los puntos de lubricación

Ventajas Montaje a distancia

Prolongación del punto de lubricación hasta un punto accesible sin peligro
Las vibraciones en el punto de lubricación se deben pasar por alto
El cambio de los sistemas de lubricación automáticos se puede efectuar con la instalación en marcha

KITs de MONTAJE

SET DE MONTAJE STAR Heavy Duty para 1 punto<br /> con pinza de montaje 30 mm incluidos 10 ft / 3 m de manguera

SET DE MONTAJE STAR Heavy Duty para 1 punto
con pinza de montaje 30 mm incluidos 10 ft / 3 m de manguera

Part #: 902210

Más información

Content:

1 109664 Soporte STAR HD para perfil en C 1 pt G1/4 H (Acero inoxidable)
1 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
1 109999 Tapa de protección STAR HD perma (Plástico)
2 109957 Abrazadera para viga 1,18 pulgadas / 30 mm (Acero inoxidable)
1 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
1 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
2 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
10 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
1 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
1 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)

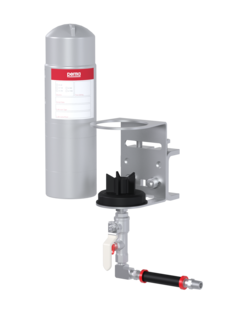

SET DE MONTAJE STAR Heavy Duty para 1 punto<br /> con pinza de montaje 65 mm incluidos 10 ft / 3 m de manguera

SET DE MONTAJE STAR Heavy Duty para 1 punto
con pinza de montaje 65 mm incluidos 10 ft / 3 m de manguera

Part #: 902211

Más información

Content:

1 109664 Soporte STAR HD para perfil en C 1 pt G1/4 H (Acero inoxidable)
1 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
1 109999 Tapa de protección STAR HD perma (Plástico)
2 109958 Abrazadera para viga 2,56 pulgadas / 65 mm (Acero inoxidable)
1 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
1 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
2 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
10 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
1 900498 Reducción 1/4" NPT M x G1/4 H (Acero inoxidable)
1 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
1 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)

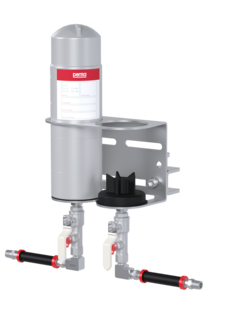

SET DE MONTAJE STAR Heavy Duty para 2 puntos<br /> con pinza de montaje 30 mm incluidos 20 ft / 6 m de manguera

SET DE MONTAJE STAR Heavy Duty para 2 puntos
con pinza de montaje 30 mm incluidos 20 ft / 6 m de manguera

Part #: 902212

Más información

Content:

1 108648 Soporte STAR HD para perfil en C 2 pt G1/4 H (Acero inoxidable)
2 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
2 109999 Tapa de protección STAR HD perma (Plástico)
2 109957 Abrazadera para viga 1,18 pulgadas / 30 mm (Acero inoxidable)
2 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
2 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
4 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
20 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
2 900498 Reducción 1/4" NPT M x G1/4 H (Acero inoxidable)
2 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
2 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)
2 109695 Protector espiral para manguera 1 pulgada / 25 mm (Plástico)

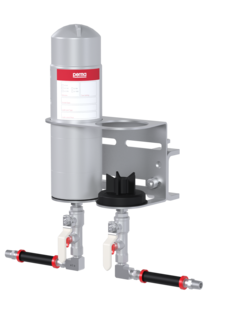

SET DE MONTAJE STAR Heavy Duty para 2 puntos<br /> con pinza de montaje 65 mm incluidos 20 ft / 6 m de manguera

SET DE MONTAJE STAR Heavy Duty para 2 puntos
con pinza de montaje 65 mm incluidos 20 ft / 6 m de manguera

Part #: 902213

Más información

Content:

1 108648 Soporte STAR HD para perfil en C 2 pt G1/4 H (Acero inoxidable)
2 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
2 109999 Tapa de protección STAR HD perma (Plástico)
2 109958 Abrazadera para viga 2,56 pulgadas / 65 mm (Acero inoxidable)
2 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
2 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
4 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
20 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
2 900498 Reducción 1/4" NPT M x G1/4 H (Acero inoxidable)
2 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
2 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)
2 109695 Protector espiral para manguera 1 pulgada / 25 mm (Plástico)

SET DE MONTAJE STAR Heavy Duty para 1 punto
con pinza de montaje 30 mm incluidos 10 ft / 3 m de manguera

Part #: 902210

Más información

Content:

1 109664 Soporte STAR HD para perfil en C 1 pt G1/4 H (Acero inoxidable)
1 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
1 109999 Tapa de protección STAR HD perma (Plástico)
2 109957 Abrazadera para viga 1,18 pulgadas / 30 mm (Acero inoxidable)
1 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
1 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
2 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
10 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
1 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
1 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)

SET DE MONTAJE STAR Heavy Duty para 1 punto
con pinza de montaje 65 mm incluidos 10 ft / 3 m de manguera

Part #: 902211

Más información

Content:

1 109664 Soporte STAR HD para perfil en C 1 pt G1/4 H (Acero inoxidable)
1 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
1 109999 Tapa de protección STAR HD perma (Plástico)
2 109958 Abrazadera para viga 2,56 pulgadas / 65 mm (Acero inoxidable)
1 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
1 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
2 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
10 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
1 900498 Reducción 1/4" NPT M x G1/4 H (Acero inoxidable)
1 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
1 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)

SET DE MONTAJE STAR Heavy Duty para 2 puntos
con pinza de montaje 30 mm incluidos 20 ft / 6 m de manguera

Part #: 902212

Más información

Content:

1 108648 Soporte STAR HD para perfil en C 2 pt G1/4 H (Acero inoxidable)
2 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
2 109999 Tapa de protección STAR HD perma (Plástico)
2 109957 Abrazadera para viga 1,18 pulgadas / 30 mm (Acero inoxidable)
2 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
2 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
4 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
20 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
2 900498 Reducción 1/4" NPT M x G1/4 H (Acero inoxidable)
2 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
2 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)
2 109695 Protector espiral para manguera 1 pulgada / 25 mm (Plástico)

SET DE MONTAJE STAR Heavy Duty para 2 puntos
con pinza de montaje 65 mm incluidos 20 ft / 6 m de manguera

Part #: 902213

Más información

Content:

1 108648 Soporte STAR HD para perfil en C 2 pt G1/4 H (Acero inoxidable)
2 116602 Brida de soporte STAR con clip de cubierta para tapa de protección
2 109999 Tapa de protección STAR HD perma (Plástico)
2 109958 Abrazadera para viga 2,56 pulgadas / 65 mm (Acero inoxidable)
2 113972 Conexión de purga con válvula manual R1/4 M x G1/4 H (Latón niquelado)
2 900500 Codo 90° R1/4 M x G1/4 H (Acero inoxidable)
4 912169 Conector para manguera R1/4 M para manguera Ø int. 3/8" de inserción (Acero inoxidable)
20 901006 Manguera de servicio pesado hasta 212 °F / 100 °C, Ø int. 3/8", negra
2 900498 Reducción 1/4" NPT M x G1/4 H (Acero inoxidable)
2 900499 Reducción 1/8" NPT M x G1/4 H (Acero inoxidable)
2 900495 Reducción 1/4-28 UNF M x G1/4 H (Acero inoxidable)
2 109695 Protector espiral para manguera 1 pulgada / 25 mm (Plástico)

Todos KITs DE MONTAJE

Preparación del punto de lubricación

1. Retirar boquilla de lubricación

2. Aplicar aislante, enroscar el manguito de reducción

3. Prelubricar el punto de lubricación y los accesorios, en su caso, prellenar la manguera (usar el mismo lubricante que en el sistema de lubricación)
